国标《G525》钢梁打孔型压板
详细介绍：
一、《G525》轨道压板的特性：
1、本产品主要适用于钢吊车梁打孔型轨道之固定；
2、本产品的制作全部根据《05G525吊车轨道联结及车挡》国家建筑标准设计规定；

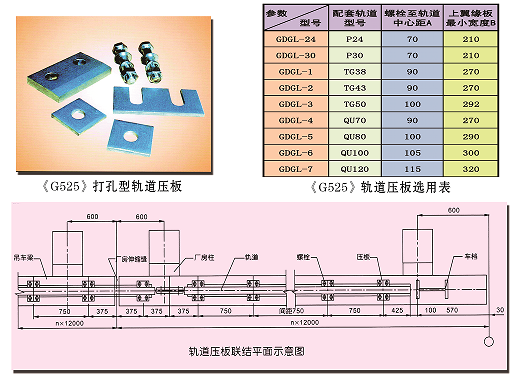

3、所有压板两孔中心距均为80mm；
4、压板的制作均采用Q235B钢板机械加工，螺栓采用C级螺栓；
5、TG38kg的压板螺栓直径为M20，TG43kg-QU120kg的压板螺栓直径均为M22。
二、《G525》轨道压板的安装注意事项：

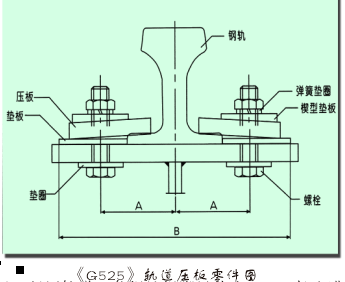

采用压板固定轨道时，压板应与轨道紧密接触，压板与垫板的联结焊缝，必须在轨道调整妥善后施焊，焊接前将螺栓拧紧，紧压轨道。角焊缝焊脚尺寸为6mm，长度满焊，轨道调整后焊固，焊后逐一检查，轨道不得有松动现象。
详细安装方式及尺寸请参阅国家建筑标准图集《05G525吊车轨道联结及车挡》
