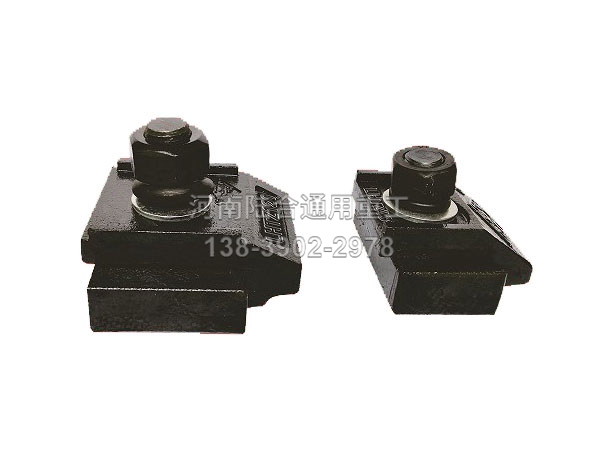

一、产品简介:

针对目前国内中轻级工作制环境对吊车轨道安装具有局限性、运行环境复杂、国内外较窄吊车梁与轧机，对轨道固定联结的要求越来越苛刻。我公司借鉴国际与国内先进技术，综合长期从事该行业所积累的经验与实际情况，新近研发了LHTZ型系列产品，并经过国家冶金重型机械质量监督检测中心、西安航空动力股份有限公司材料检测研究中心的检测，满足各项性能需要，填补了国内该系列产品的空白。

二、LHTZ型系列固定件的特性:

1、LHTZ型系列压轨器对安装高度的要求是≤65mm(QU80、QU100、QU120安装高度≤75mm); 主要用于较窄吊车梁与带水平轮吊车轨道固定安装使用。并且该产品对轨道具有双向自锁可调节功能。

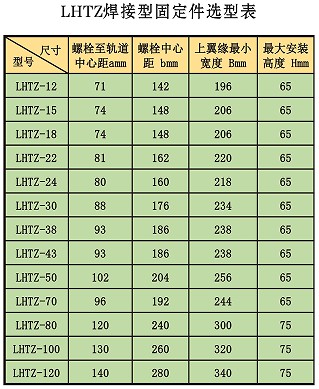

2、根据吊车轨道使用型号选用相应焊接型轨道固定件型号。

3、材质:上盖板、底座板采用Q345铸钢件 (16锰)，螺栓、螺母采用8.8级，螺栓M20拧紧力矩150N.m，至大侧向力65kN。

4、该产品为轻级、中级工作制较窄吊车梁轨道安装使用

5、固定件底座与吊车梁焊接，焊条型号选用应与联结件材质相适应，选用E4315或E5015焊条三面围焊，焊缝质量应符合三级焊缝外观质量标准。

三、LHTZ型系列固定件的安装要求

1、底座板定位，沿吊车轨道方向按间距500mm布置底座板，垂直轨道方向按T型螺栓中心距轨道中心值a定位。 ( 吨位大可加密使用)

2、该产品参数:TG12至QU70使用工作制吨位 (5吨-100吨)，QU80、QU100、QU120使用工作制吨位(80吨-200吨)，软钩吊车使用。

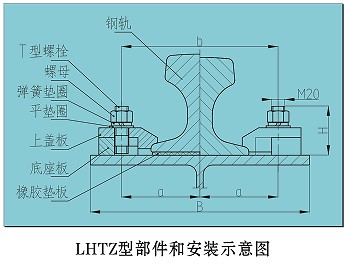

3、T型栓就位一上盖板一平垫圈一弹簧垫圈一螺母一T型螺栓预紧一调整上盖板一前段靠住轨道一T型螺栓进行紧固。

四、LHTZ系列产品为河南陆合通用重工设备科技有限公司外观设计专利产品，仿冒必究。
