JB/T 12472-2015 CGGK系列轨道固定装置
详细介绍:

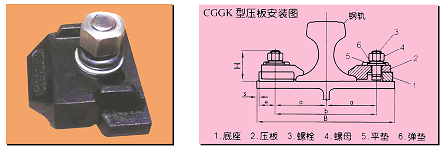

CGGK的特点
1、CGGK型钢性轨道压板主要适用于对压板高度有特殊要求的轨道之固定(安装后至大高度为75mm)。
2、CGGK底座板采用三面围焊与钢吊车梁上翼缘板焊接,可保证将吊车横向力平稳均匀地传递给吊车梁。避免了在吊车上翼缘大量开孔引起的削弱翼缘截面的缺陷。因此,有效提高了吊车梁的截面强度和承载能力。
3、CGGK是铸钢的,具有可调整、可提高轨道安装精度、可减少轨道中心线不平直度偏差的性能,且有自锁功能,防止在使用中产生松动现象。
4、CGGK拆装自由,对施工安装和维修都提供了方便条件。
5、螺栓M20拧紧力矩为150N.m。
6、承受作用于每个轮压处至大侧向力为80kN。
CGGK的安装

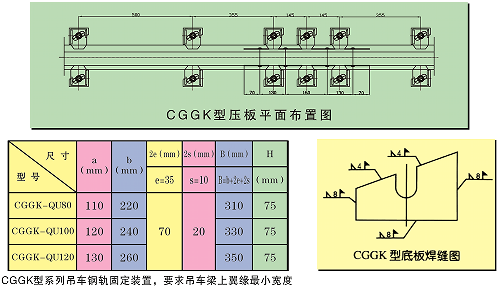

1、底座板定位。沿吊车轨道方向按间距500mm布置底座板,垂直轨道方向按T型螺栓中心距轨道中心值a定位。
2、焊接底座板。
3、按下列顺序安装压板:
T型螺栓就位→上盖板→平垫圈→弹簧垫圈→螺母→T型螺栓预紧→调整上盖板,使前端靠住轨道→T型螺栓进行紧固。
